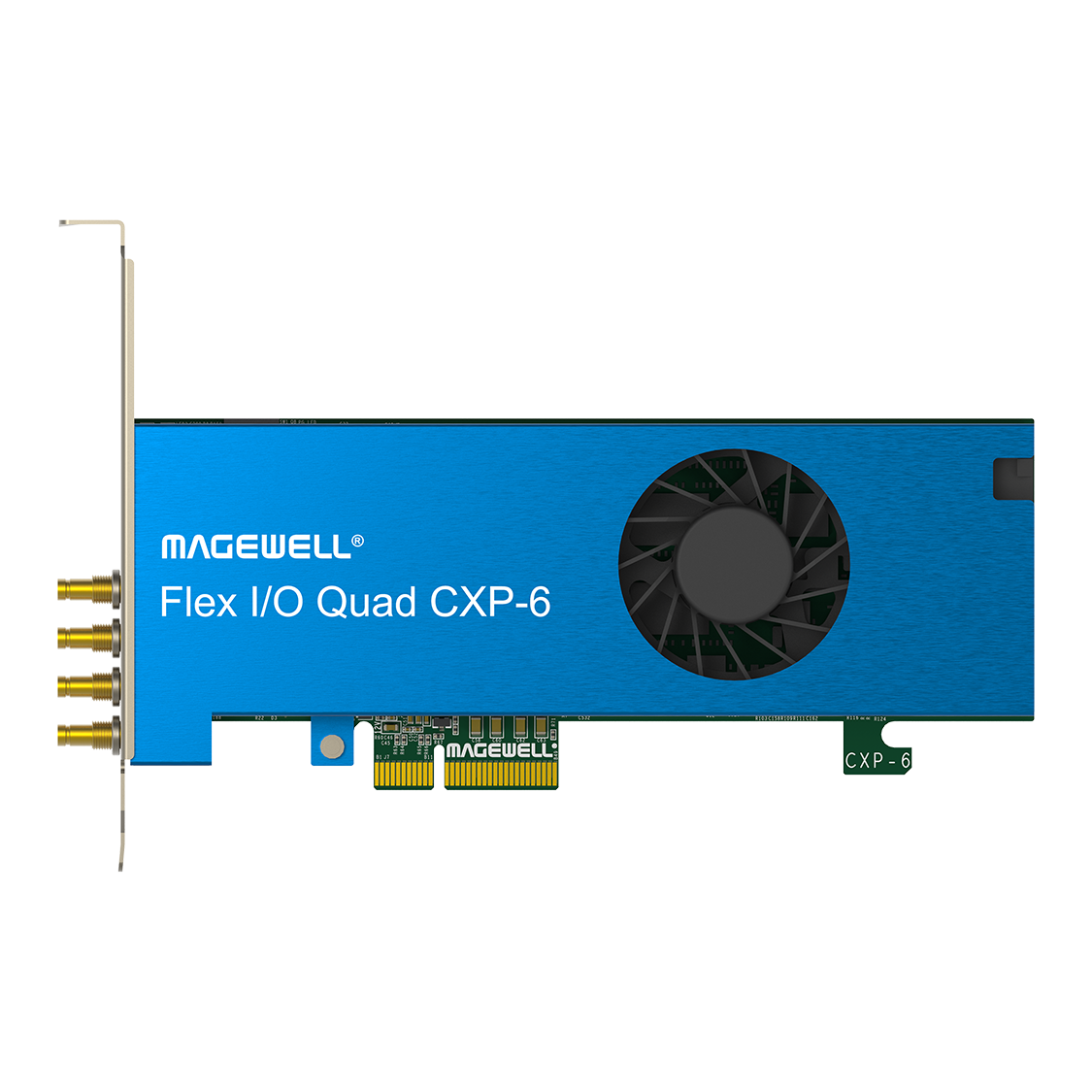

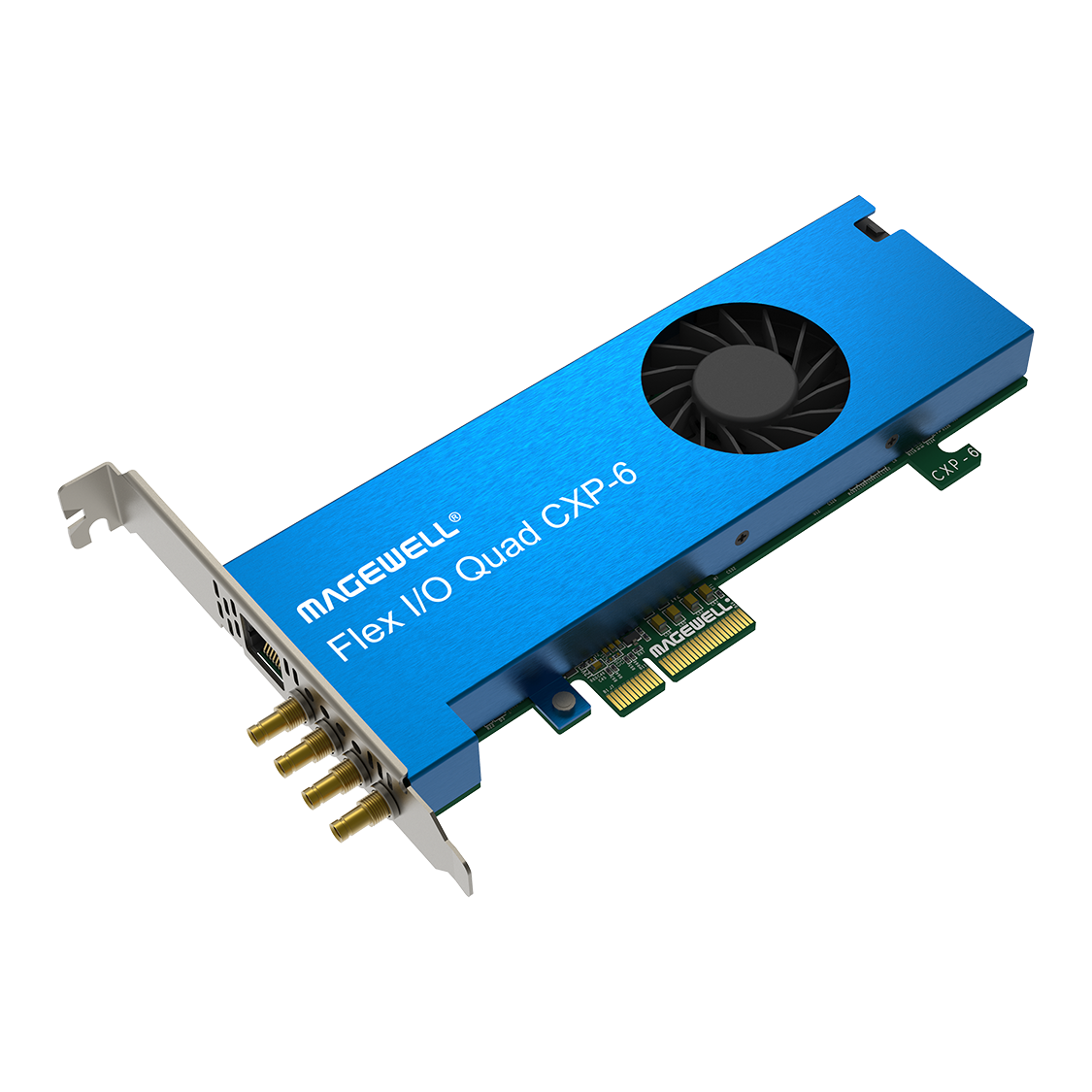

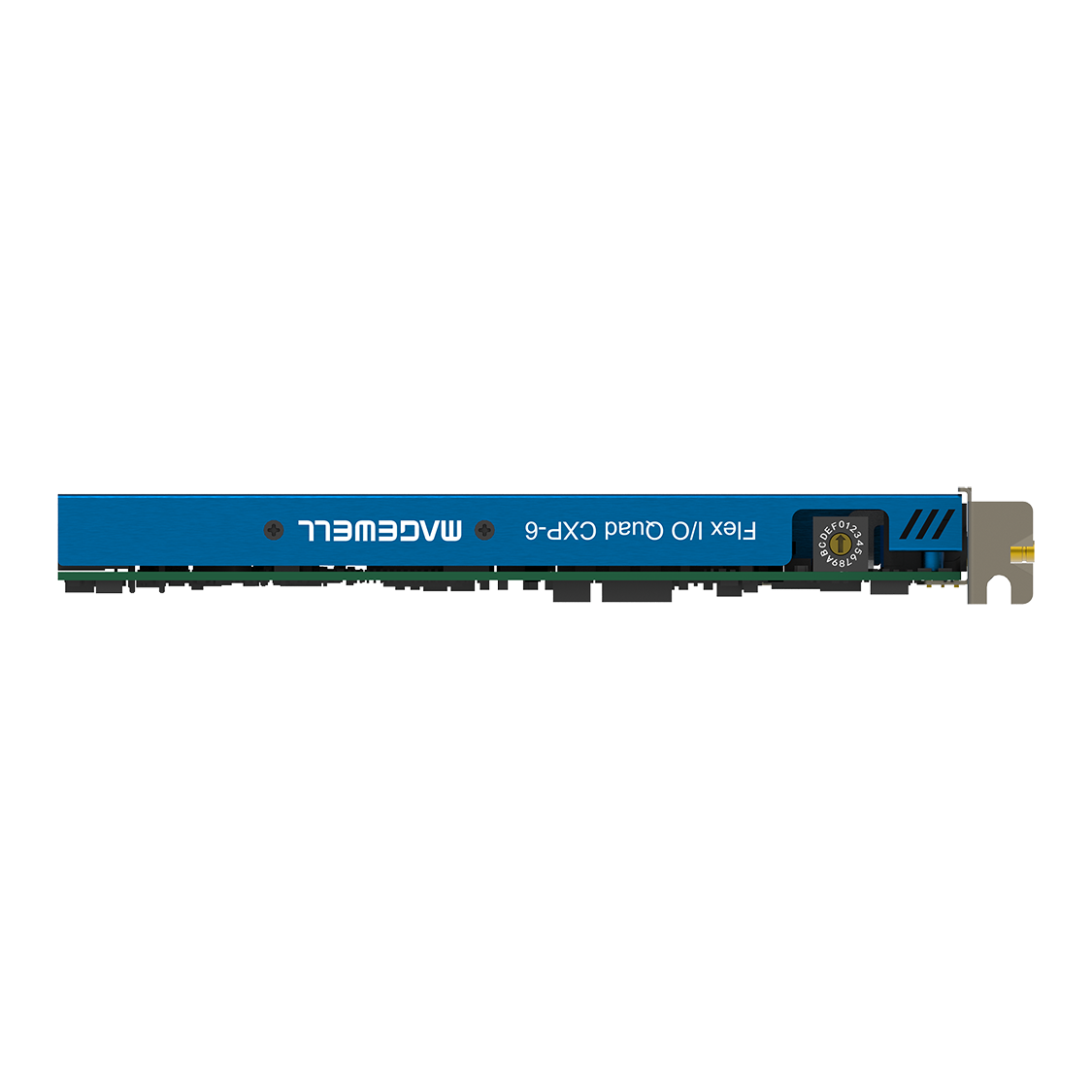

Flex I/O Quad CXP-6

四路 CXP6 图像采集卡
  • 最高支持 2500 MB/s 的相机传输带宽
  • PCIe Gen 3 x4 接口，支持高达 3300 MB/s 的总线带宽
  • SKU: 118000000
如何购买：
  • 手机：177 6170 7172
  • 固话：025-52070647转8013（工作日9:00 到 17:30）
  • 邮箱：sales@magewell-industry.com
规格参数

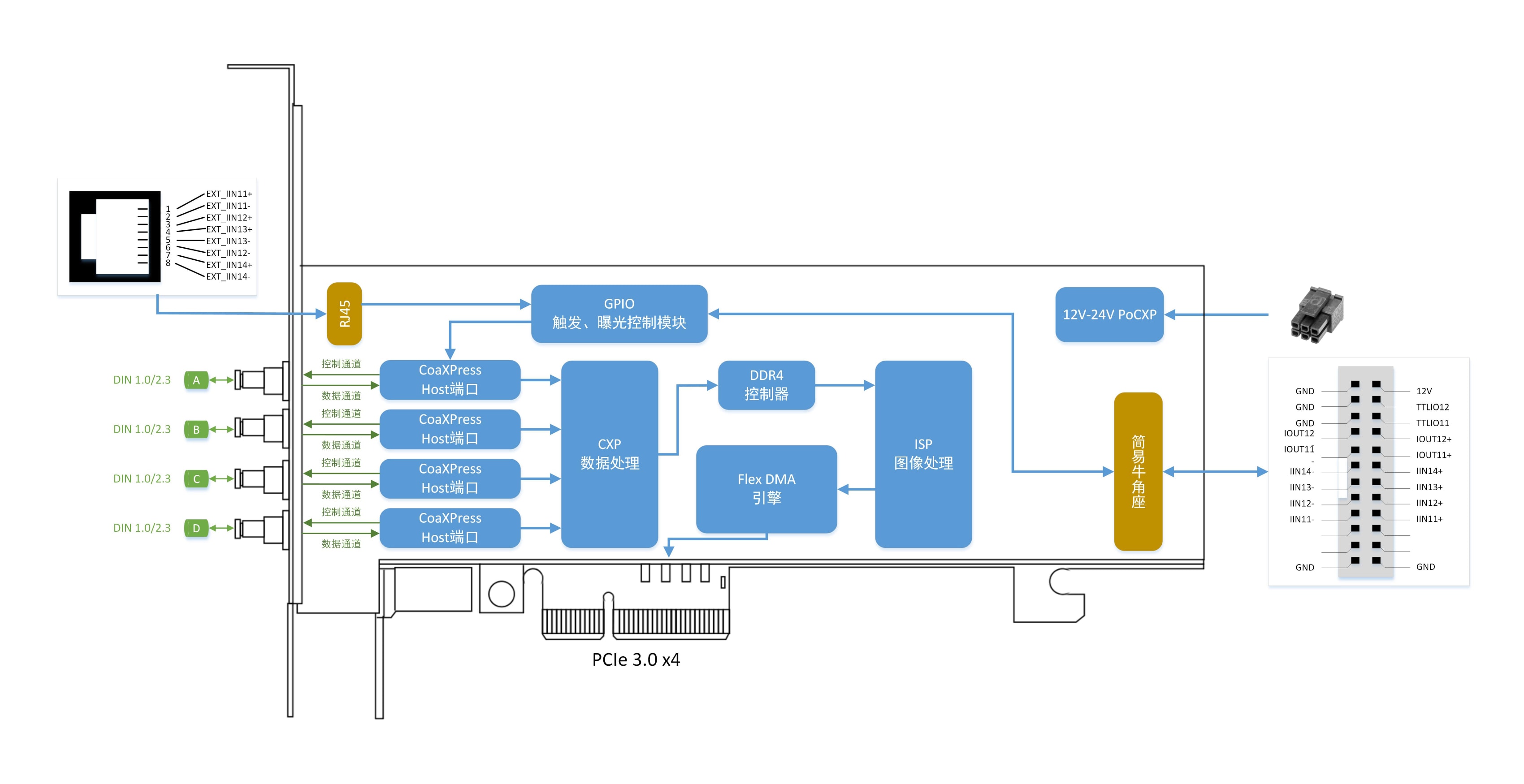

接口
尺寸
文档
CXP接口 4个75欧姆DIN 1.0/2.3接口，支持Power over CoaXPress (PoCXP)，每个接口可提供13W供电。支持 1.25，2.5，3.125，5，6.25 Gbps速率。

备注：采集卡PoCXP可提供的总功率最大为24W。
相机支持
  • 支持Aera-scan面阵相机、Line-scan线扫相机
  • 支持黑白相机、彩色相机（YCbCr, YUV, RGB and Bayer CFA）
  • Tap支持1X-1Y、1X-1Y2、1X-2YE

备注：在2路Tap（1X-1Y2、1X-2YE）模式下，行最大支持 32768 Bytes
固件类型

单相机固件：

  • 支持1个1、2、4链路相机
  • 支持链路乱序连接
  • 功耗低、支持FDK二次开发
  • 可扩充某些功能模式（1X-1Y2、1X-2YE、Bayer2RGB）下的行大小限制

四相机固件：

  • 支持AAAA单相机模式，A通道可连接1个1、2、4链路相机
  • 支持AABB两相机模式，AB通道可连接1个1、2链路相机
  • 支持AABC三相机模式，A通道可连接1个1、2链路相机，BC通道可连接1链路相机
  • 支持ABCD四相机模式，ABCD通道可连接1链路相机
内置图像处理
  • 数据小端转换
  • 扩充10-/12-/14-bit数据至16-bit，高位、低位扩充可选 Bayer CFA转 RGB （采用3X3线性插值算法）

备注：Bayer CFA转RGB功能，行最大支持 32768 Bytes
LED指示 4个全色LED，可按CXP规范显示对应DIN 1.0/2.3接口状态
帧缓冲 4 片4Gb DDR4-2400 帧缓冲区（2GB）
PCIe 接口 PCIe Gen 3 x4 接口，向下兼容 PCIe Gen 2/1 及 x2，x1

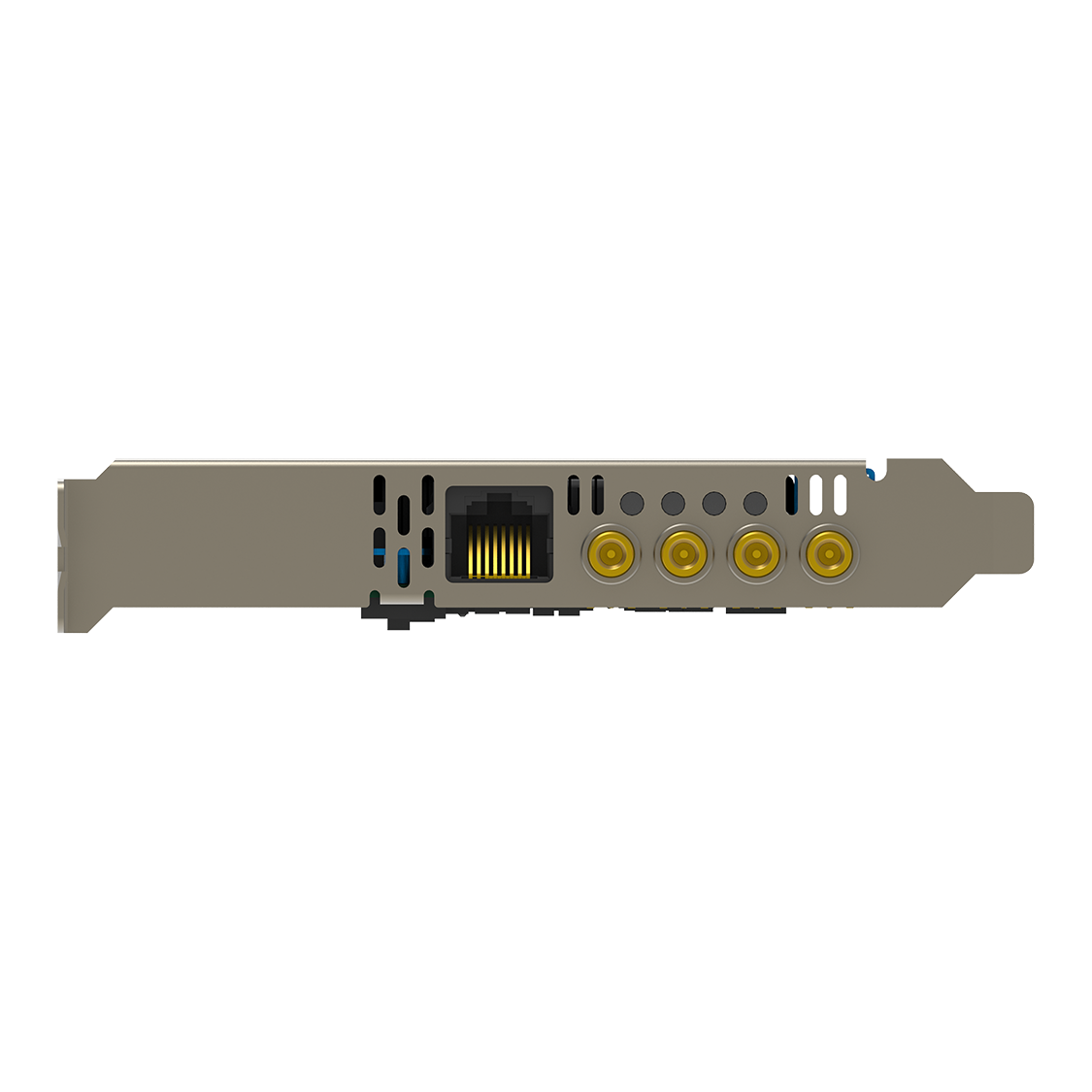

面板I/O RJ45连接器，4 个光隔离输入

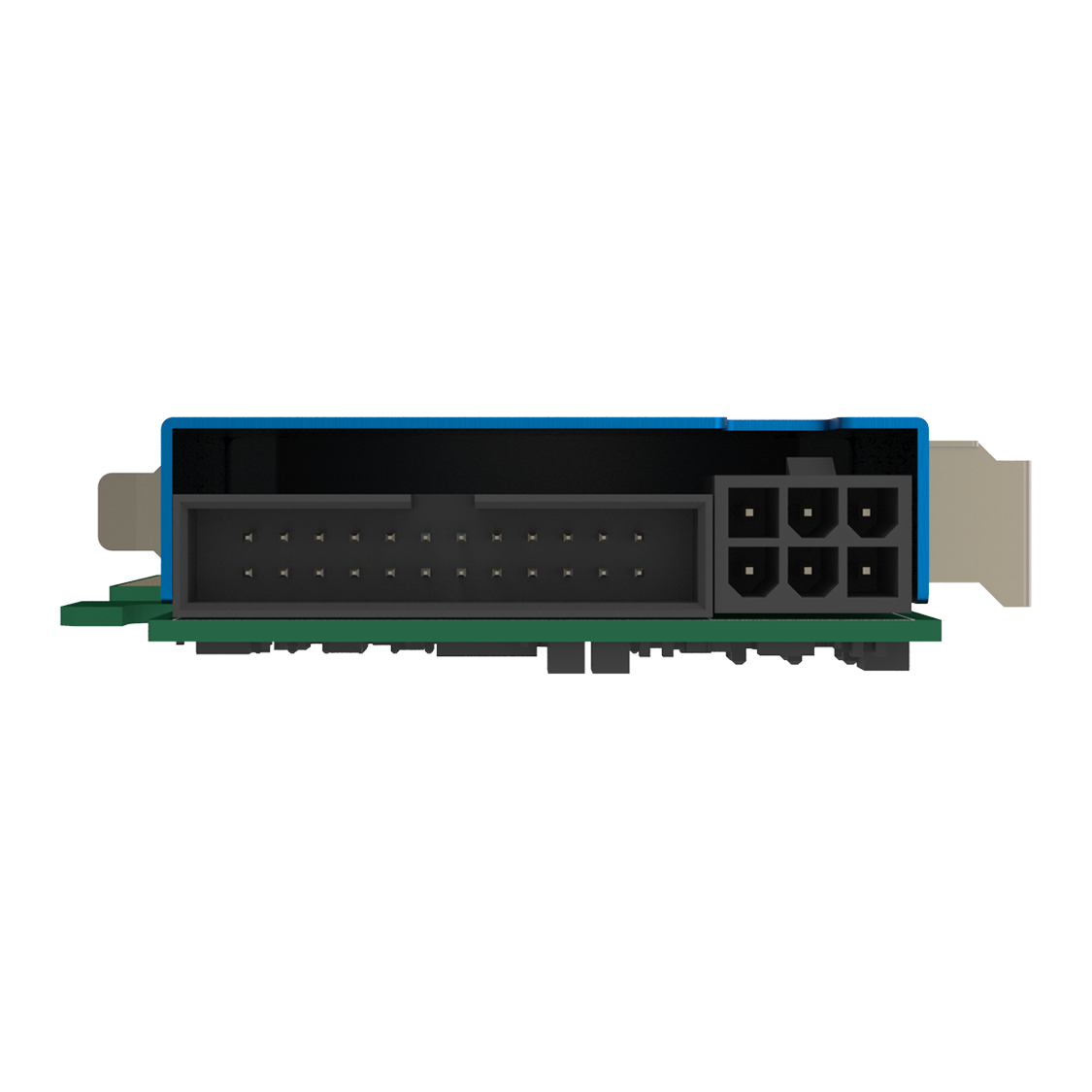

板上扩展I/O 2x12 2.54 间距连接器，4 个光隔离输入、2个光隔离输出、2 个TTL 输入/输出
板载电源输入 一个板载6 Pin PEG 连接器，当使用PoCXP对相机供电时须连接此接口
风扇 上报FPGA温度和风扇转速信息，可手动设定风扇转速

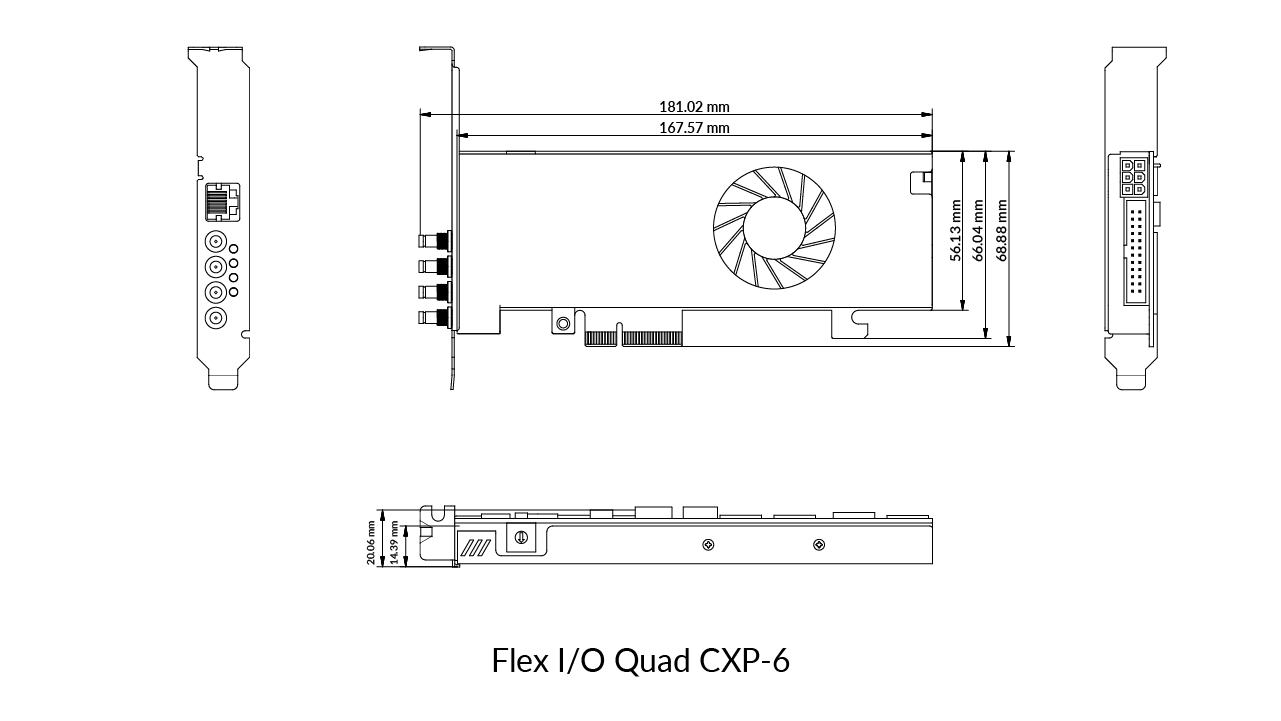

尺寸 167.5x68.9mm
电源消耗
  • PCIe +3.3V: 0 A
  • PCIe +12V: 1.2A
  • PEG +12V: 由CXP 外接设备决定
保管温度 -15 - 85摄氏度
工作温度 0 - 50 摄氏度
相对湿度 10%-90% （保管及工作）
开发接口 GenICam GenTL、GenApi，支持 Halcon，OpenCV等多种第三方软件
操作系统 Windwos 10/11/Server 2019(x64)
开发样例 提供C/C++ 二次开发样例源程序
其他功能 支持通过IO接口级联，多卡同步触发采集
名称
语言
更新时间
操作
PCN-230404 产品变更通知
中文
2023-04-04
下载（441KB）
