CXP图像采集卡 - 四路 CXP6 增强图像采集卡

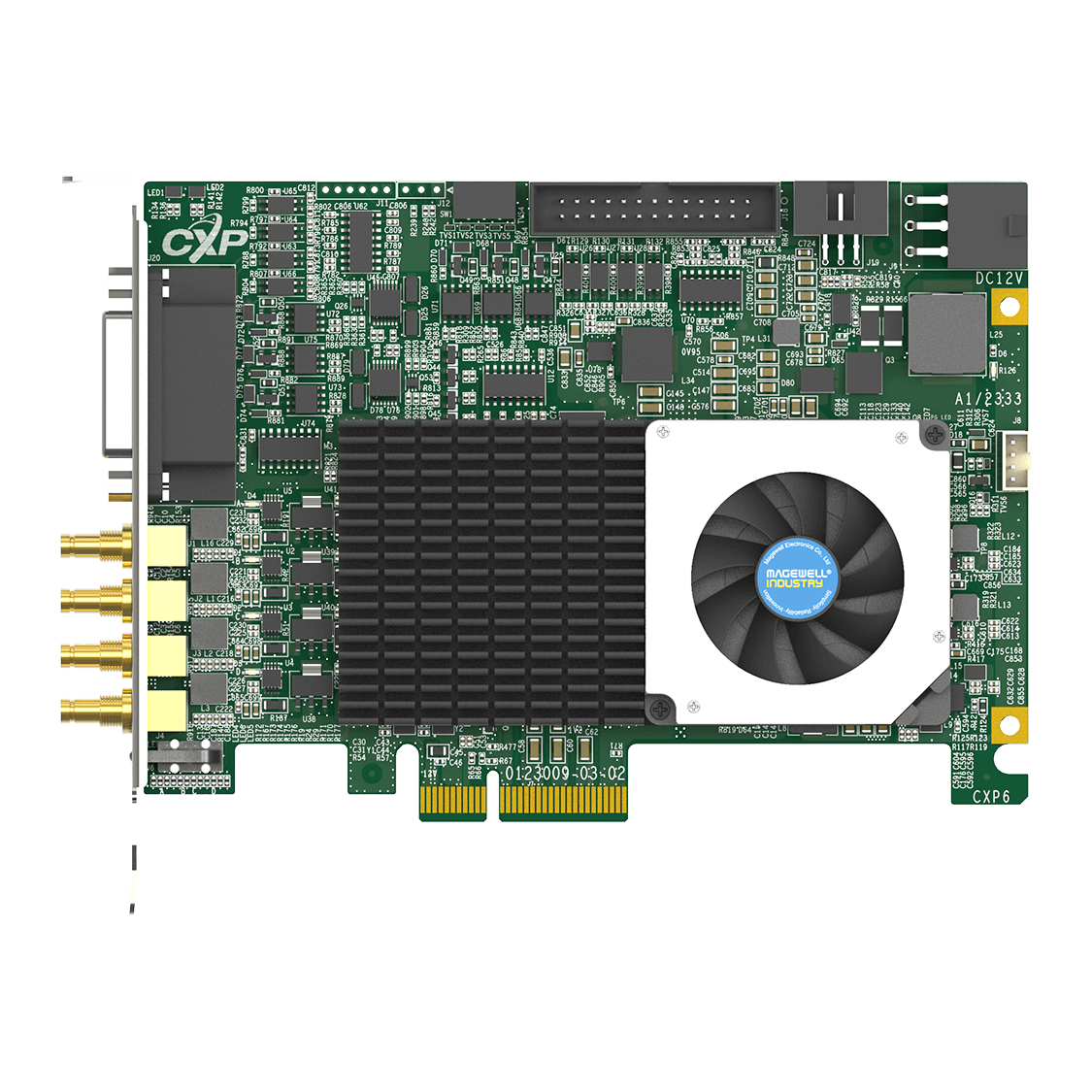

Flex I/O Quad CXP-6 Enhanced

四路 CXP6 增强图像采集卡

PoCXP供电功率增强至64W
GPIO硬件接口增加

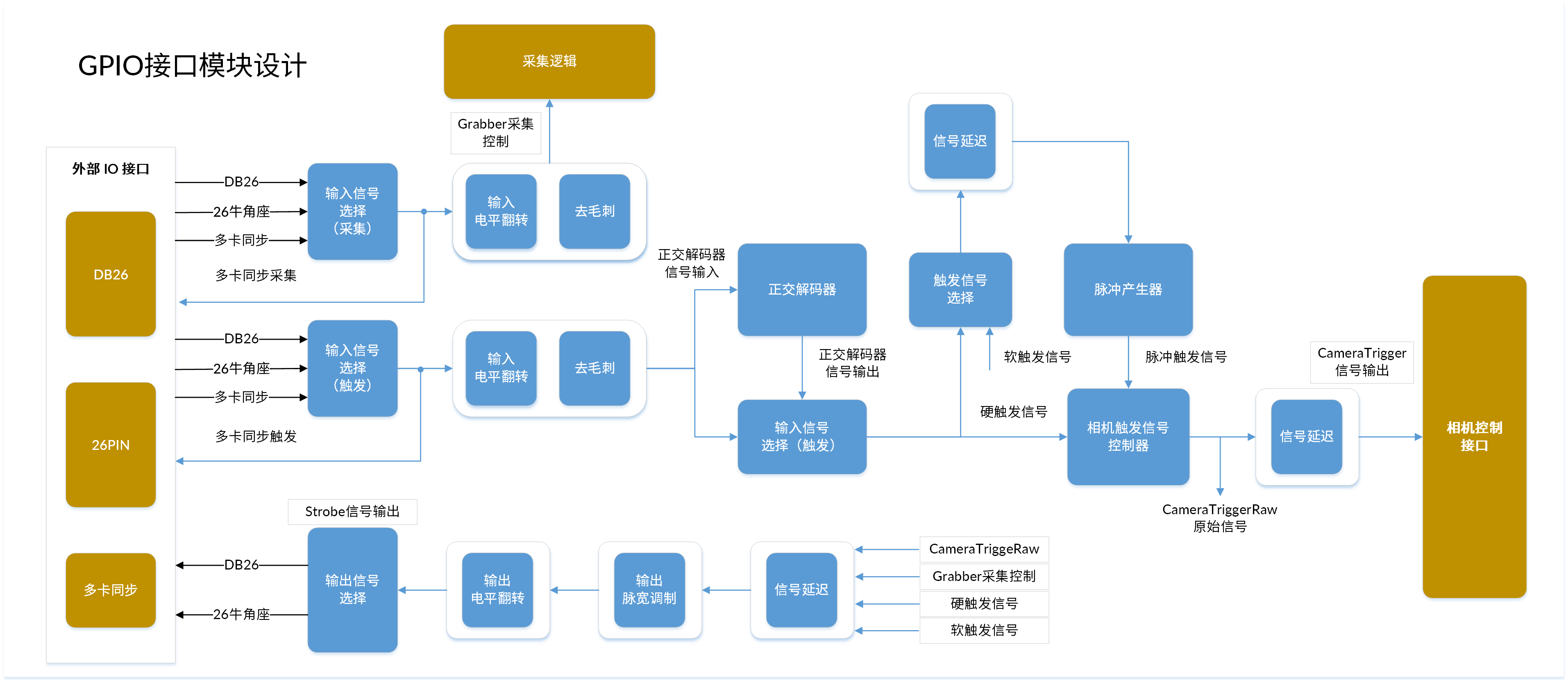

升级GPIO控制逻辑

SKU: 118200000

如何购买：

手机：177 6170 7172
固话：025-52070647转8013（工作日9:00 到 17:30）
邮箱：sales@magewell-industry.com

规格参数

接口

尺寸

文档

产品特性	最多可连接 4 个相机到单个采集卡支持 CoaXPress 1.1/2.0 协议标准全面支持高达 6.25 Gbps 的 CXP–6 速率，4 路 CXP–6 连接，最高支持 2500MB/s 的相机传输带宽全高 PCIe 插卡，PCIe Gen 3 x4 接口，支持高达 3300MB/s 的总线带宽美乐威 Flex I/O Viewer 客户端，兼容各类 CXP 工业相机，支持参数配置与预览美乐威 Flex DMA PCIe 传输引擎，帧捕获和传输完全由硬件完成，不占用 CPU 支持工业相机线缆乱序接入支持 GenTL Producer、GenICam 应用编程接口

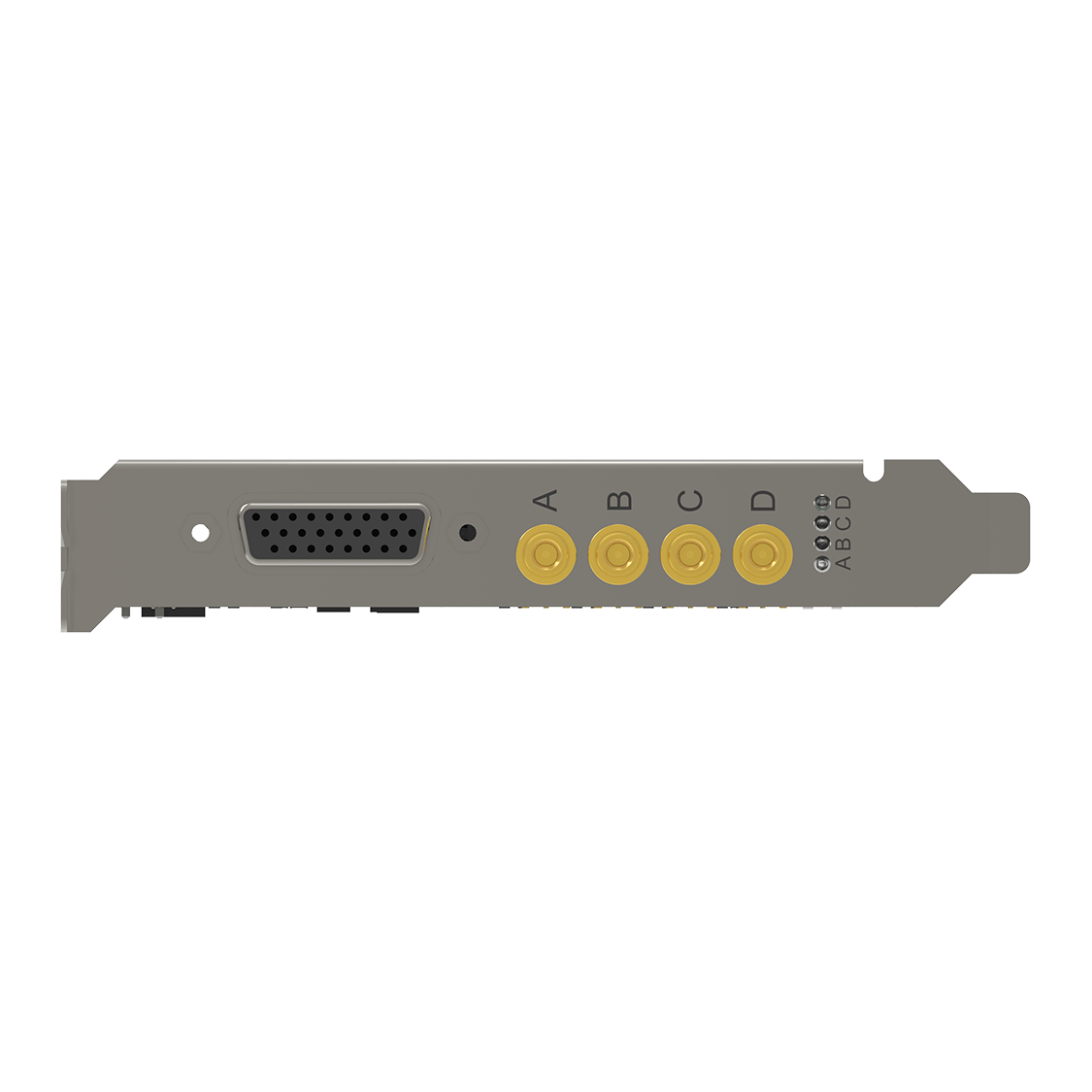

CXP接口	4* 75 欧姆 DIN 1.0/2.3 接口支持 PoCXP，每个接口可提供 16W 供电，可提供的总功率最大为 64W 支持 1.25、2.5、3.125、5、6.25Gbps 速率
相机支持	支持 Aera-scan 面阵相机、Line-scan 线扫相机支持黑白相机、彩色相机（YCbCr、YUV、RGB and Bayer CFA） Tap 支持 1X–1Y、1X–1Y2、1X–2YE
固件类型	四相机固件：支持 AAAA 单相机模式，A 通道可连接 1 个 1、2、4 链路相机支持 AABB 两相机模式，AB 通道可连接 1 个 1、2 链路相机支持 AABC 三相机模式，A 通道可连接 1 个 1、2 链路相机，BC 通道可连接 1 链路相机支持 ABCD 四相机模式，ABCD 通道可连接 1 链路相机支持链路乱序连接支持 Bayer2RGB 功能
内置图像处理	数据小端转换扩充 10-/12-/14-bit 数据至 16-bit，高位、低位扩充可选 Bayer CFA 转 RGB （采用 3X3 线性插值算法） *备注：Bayer CFA 转 RGB 功能，行最大支持 32768 Bytes
LED指示	4 个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态
帧缓冲	2 片 4Gb DDR4–2400 帧缓冲区（1GB）
PCIe 接口	PCIe Gen 3 x4 接口，向下兼容 PCIe Gen 2/1 及 x2，x1

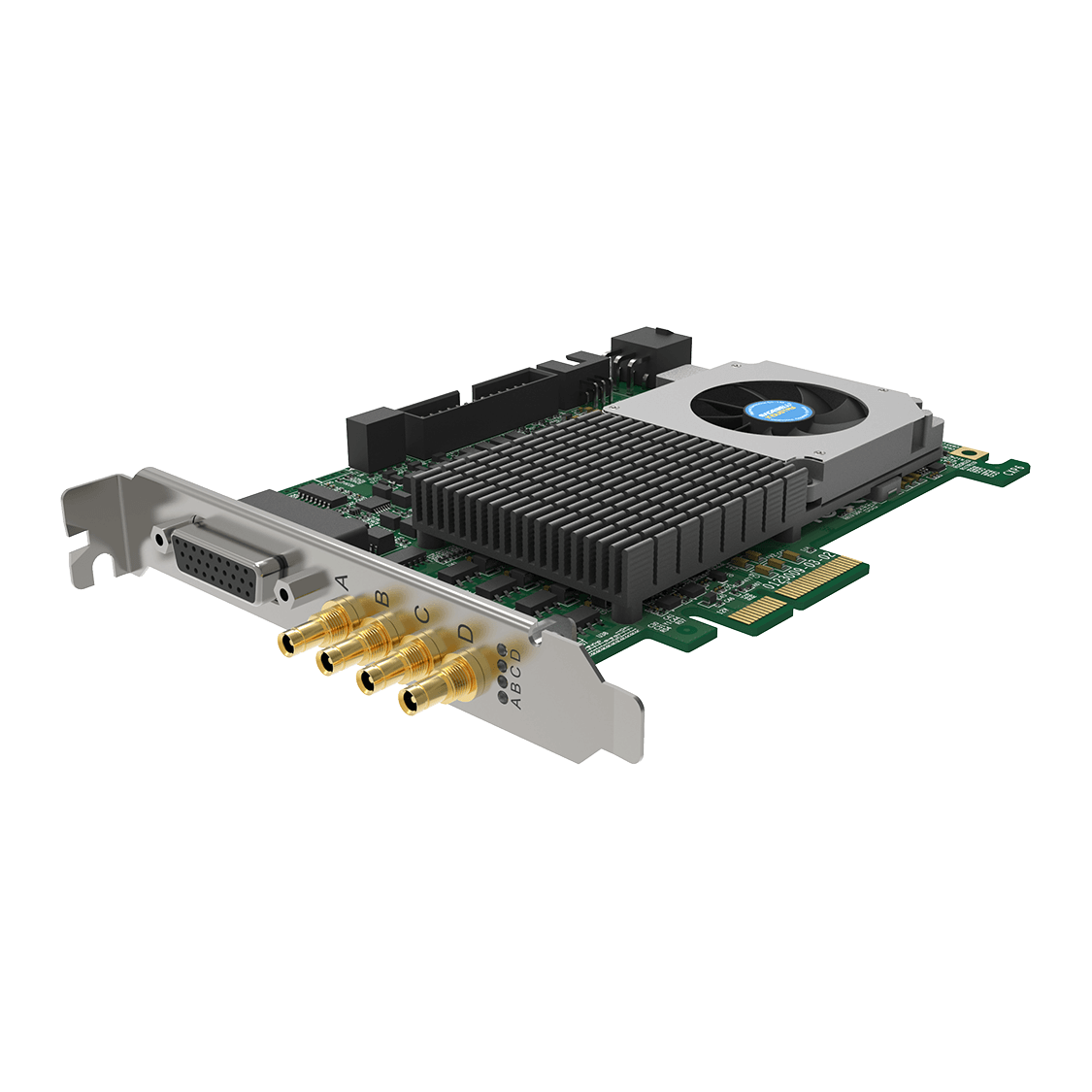

面板I/O	4* 75 欧姆 DIN 1.0/2.3 接口 1* DB26 母头连接器 4 路差分光隔离输入 4 路差分高速输入 3 路差分光隔离输出 2 路双向 TTL/LVTTL 单端接口 12V 与 GND
PCB 板上板 I/O	1* 2x13 2.54 间距连接器 4 路差分光隔离输入 4 路差分高速输入 3 路差分光隔离输出 2 路双向 TTL/LVTTL 单端接口 12V 与 GND 1* 2x3 2.54 间距连接器，包含 4 路多卡同步接口
PoCXP 电源输入	必须通过一个12V 6 Pin PEG 辅助电源接口进行供电
配套软件	Flex I/O Viewer：兼容各类 CXP 工业相机，支持配置参数与预览
开发接口	GenTL Producer、GenICam，支持 Halcon，MVS 等多种软件
开发样例	提供 C/C++ 二次开发样例源程序
操作系统	Windows 10/11/Server 2019(x64)
其他功能	支持通过 IO 接口级联，多卡同步触发采集

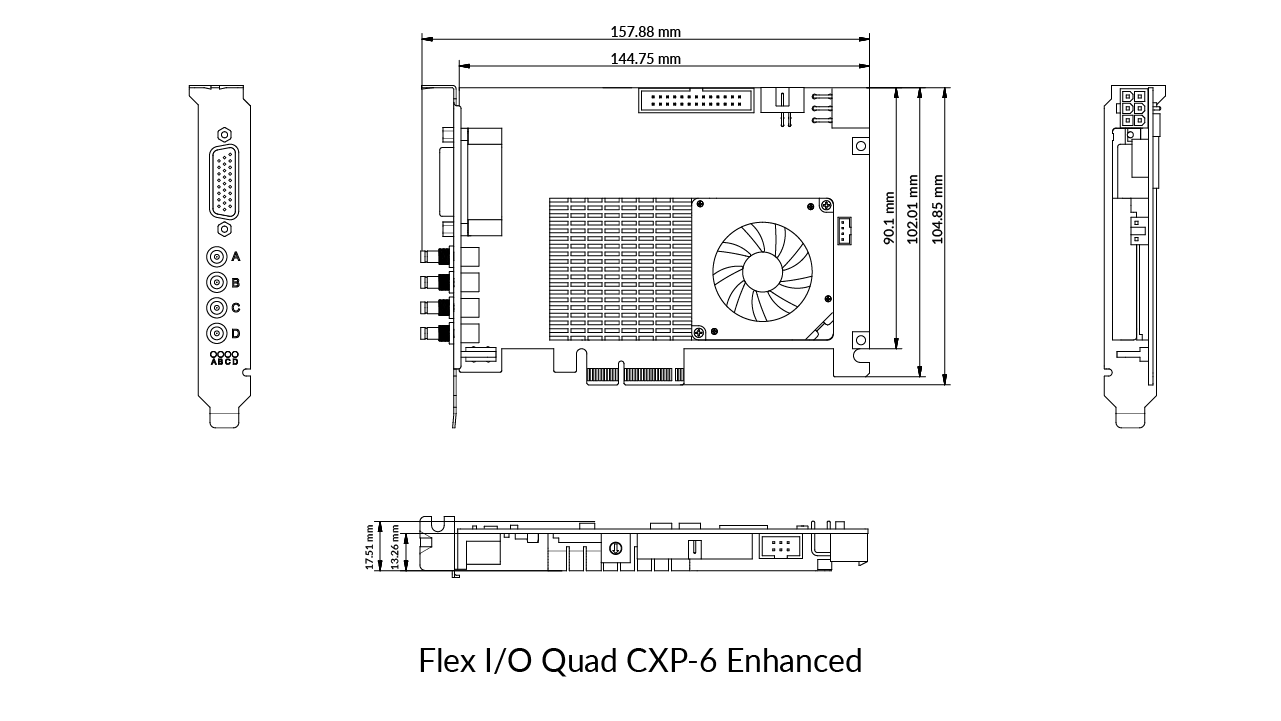

外形尺寸	144.8mm x 104.9mm
风扇	上报 FPGA 温度和风扇转速信息，可手动设定风扇转速
电源消耗	采集卡使用 PCIe +12V 供电，整卡功耗与使用固件有关，典型功耗 ≤ 20W
工作环境	工作温度：-10 到 50 摄氏度保存温度：-15 到 85 摄氏度相对湿度：10% 到 90% (非冷凝状态)

PCN-230404 产品变更通知
